SA2803
達林頓陣列功率驅動集成電路

SA2803是高耐壓、大電流達林頓陣列，由八個NPN 達林頓管組成。所有單元共用發射極，每個單元采用開集電極輸出。每一對達林頓都串聯一個2.7K 的基極電阻，直接兼容TTL 和5V CMOS電路，可以直接處理原先需要標準邏輯緩沖器來處理的數據。

SA2803 工作電壓高，工作電流大，灌電流可達500mA，并且能夠在關態時承受50V 的電壓，輸出還可以在高負載電流下并行運行，很好的提供了需要多接口驅動電路的解決方案。


主要特點

  • 工作電壓范圍寬

  • 八路高增益達林頓陣列

  • 輸出電壓高（可達50V）

  • 輸出電流大（可達500mA）

  • 可與TTL、CMOS、PMOS直接連接

  • 內置鉗位二極管適應感性負載


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注

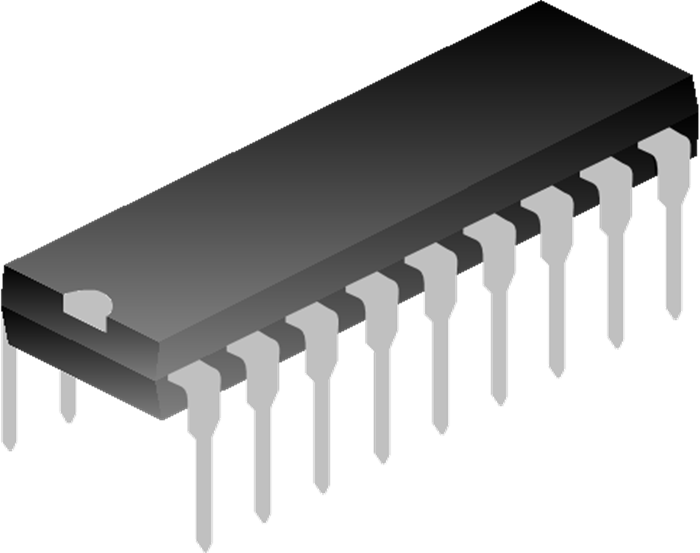

SA2803DE DIP-18-300-2.54 SA2803DE 無鹵 料管

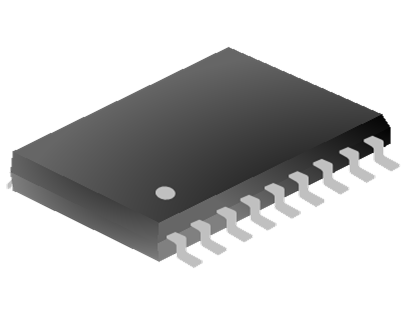

SA2803SS SOP-18-375-1.27 SA2803SS 無鹵 料管
SA2803SSTR SOP-18-375-1.27 SA2803SS 無鹵 編帶

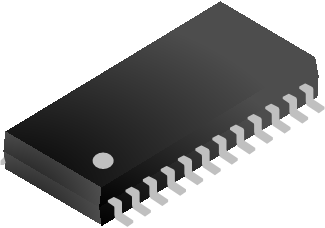

SA2803RE SSOP-24-225-0.635 SA2803RE 無鹵 料管
SA2803RETR SSOP-24-225-0.635 SA2803RE 無鹵 編帶

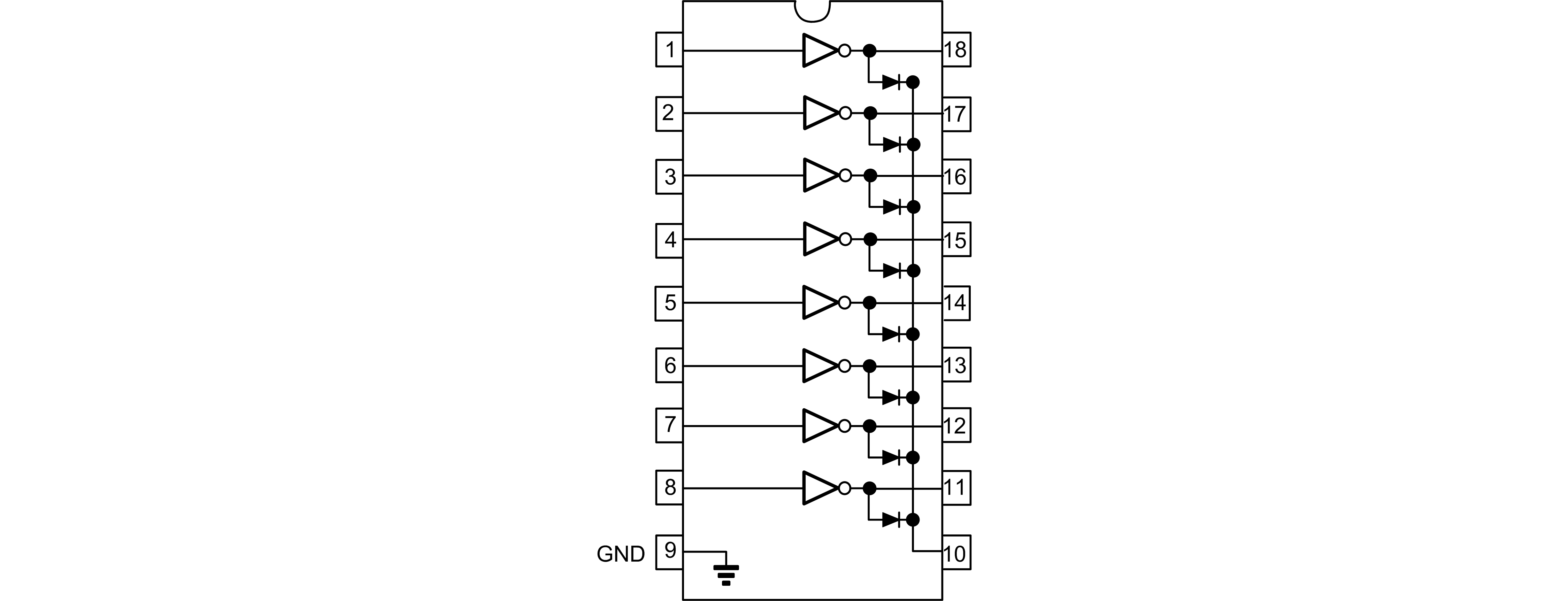

內部框圖

SA2803 中英文同.png

技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SA2803 PDF 435 2022-08-22 SA2803 簡要版說明書
